Ejemplo Modipé (Venta de Baños)

Especialmente dedicado a los alumnos del curso de restauración de minas de Valencia, pero también para todos los usuarios de Modipé, pongo este ejemplo de aplicación de programa:

Se considera una ladera degradada cuyo número de curva en condición 2 de humedad vale 89 (herbazal pobre en suelo tipo D).
La sistematización consiste en microcuencas formadas por un área de impluvio de 9 m2 y por un área de recepción de 1 m2, con una capacidad de embalse de 200 l (altura de muretes de 200 mm).
La preparación del terreno es puntual y afecta única al área de recepción, de manera que el número de curva del área de impluvio en coincide con el del terreno actual, en condición 2.
En función del suelo, de la labor y del tempero existente al realizar la misma, y de las enmiendas que se hagan, el número de curva del área de recepción puede aumentar o disminuir respecto al de la ladera actual. En este caso consideramos que el número de curva después de la sistematización es 86 (correspondiente al mismo herbazal pero con un cambio a suelo tipo C, mejorado gracias a la labor de mullido y profundización).
La ladera se encuentra cerca de Venta de Baños (Palencia). Se van a considerar tres episodios de lluvia diferentes de esta estación:
1) Aguacero aislado de 50 mm en condición 1 de humedad
2) Serie de tres aguaceros consecutivos: uno de 13 mm en condición 1 de humedad, otro de 30 mm en condición 2 y el último de 50 mm en condición 3.
3) Año 1979 (el de pluviometría media en la serie 1960-1990):

Datos de entrada:

RESULTADOS:

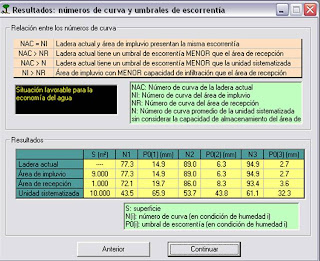

a) Respecto al ecosistema

Ecosistema degradado, con elevados números de curva. Umbrales de escorrentía: en condiciones medias 6,3 mm
Se genera mucha escorrentía y eso favorece erosión y desertificación
Con la sistematización el umbral se eleva a 43,8 mm (condición II), con lo que el sistema va a aprovechar mejor el agua, posibilidades mayores de restaurar la vegetación

b) Aguacero aislado de 50 mm
Ladera actual: ANTES = 38,8 mm frente a los 50 mm
Con la sistematización se retiene toda la escorrentía generada, con un microembalse de 107,3 l
Como se hace un microembalse de 200 l, las disponibilidades DESP = 150,7 mm (mayor que la lluvia)

c) Serie de aguaceros
2 aguaceros generan escorrentía en el área de impluvio y 1 genera escorrentía fuera de la unidad
La capacidad del microembalse debería ser 363,4 l (y no los 200 l)
En el área de recepción: DESP = 351,6 mm (muy superiores a los 93 mm caídos)

d) Datos anuales
Se crea un microclima más “lluvioso” que el de la situación actual
En el área de recepción, DESP supera lo llovido en los meses de enero, febrero, marzo, junio, octubre y diciembre. Cambio fundamental para conseguir la restauración
